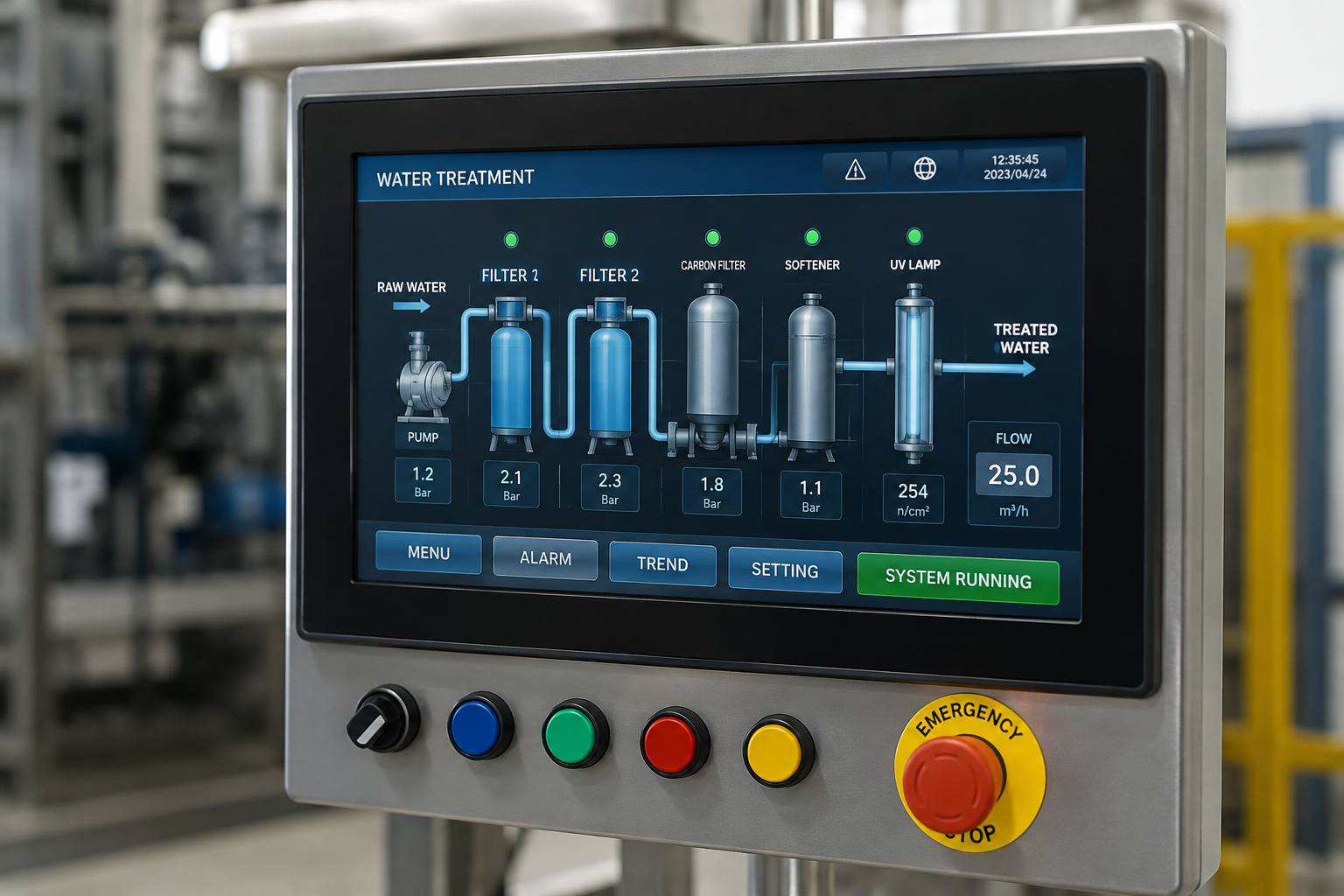

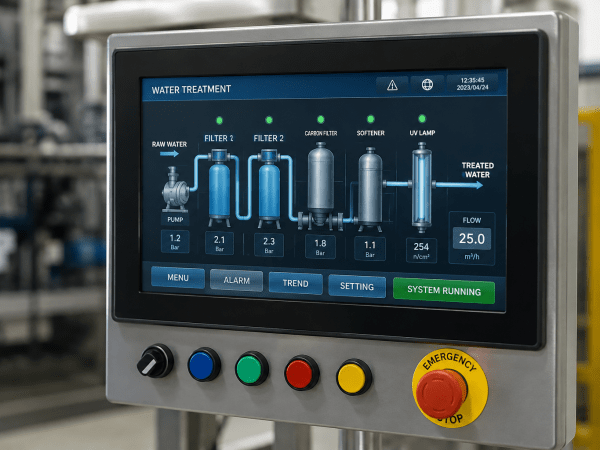

Ремонт сенсорных панелей оператора HMI: что чаще всего выходит из строя

Сенсорная HMI-панель ежедневно принимает десятки и сотни команд, работает рядом с промышленным оборудованием и постоянно испытывает воздействие пыли, вибрации и перепадов температуры. Со временем даже надежная электроника начинает давать сбои, поэтому ремонт панелей оператора HMI становится обычной частью обслуживания автоматизированных систем. При этом поломка не всегда означает серьезное повреждение всего устройства: часто выходит из строя отдельный узел, который можно восстановить или заменить без модернизации всей линии.

Сенсорный экран: главный кандидат на износ

Тачскрин относится к наиболее нагруженным компонентам HMI. Через него оператор запускает процессы, меняет параметры и подтверждает команды, поэтому сенсор постоянно подвергается механическому воздействию. Со временем он может хуже реагировать на прикосновения, неправильно определять координаты или полностью перестать работать в отдельных зонах.

Характерные признаки неисправности сенсора:

• задержка реакции на касание;
• отсутствие отклика в части экрана;
• ложные нажатия;
• необходимость сильнее давить на поверхность;
• срабатывание команды в соседней области.

Однако менять сенсор сразу не стоит. Похожие симптомы могут появляться из-за поврежденного шлейфа, неисправного контроллера или плохого контакта внутри корпуса. Поэтому перед заменой тачскрина требуется диагностика.

Дисплей и подсветка: когда изображение становится нестабильным

Еще одна распространенная группа неисправностей связана с экраном. Панель может продолжать принимать команды, но изображение становится тусклым, появляются полосы, мерцание или отдельные темные участки.

Причина не всегда заключается в самой матрице. Иногда проблема связана с подсветкой или цепями ее питания. Это особенно характерно для оборудования, которое работает много часов подряд и практически не выключается.

Если подсветка постепенно теряет яркость, оператору приходится всматриваться в экран, а при сильном износе изображение становится практически неразличимым. В такой ситуации часто можно восстановить конкретный узел без замены всего дисплейного модуля.

Цепи питания и внезапные перезагрузки

Если HMI самопроизвольно выключается, перезапускается или не включается после подачи напряжения, необходимо проверить систему питания. Внутренние преобразователи и электронные компоненты испытывают постоянную нагрузку, а скачки напряжения ускоряют их износ.

Неисправность блока питания может проявляться нестабильно. Панель запускается, работает некоторое время, а затем перезагружается после прогрева. Иногда проблема появляется только под нагрузкой, поэтому короткой проверки недостаточно.

При диагностике оценивают состояние защитных элементов, конденсаторов, преобразователей и цепей стабилизации. Если повреждение локальное, возможен компонентный ремонт без замены всей платы.

Шлейфы и разъемы: маленькие детали с большим влиянием

Внутри HMI несколько узлов соединены гибкими шлейфами и разъемами. Они обеспечивают связь между сенсором, дисплеем и основной платой.

Из-за вибрации, загрязнения или естественного старения контакт может ухудшаться. В результате возникают периодические сбои, которые сложно повторить во время обычной проверки.

Например, изображение может исчезать при нагреве корпуса, а сенсор — работать только после перезапуска. Иногда достаточно восстановить контакт или заменить поврежденный шлейф, чтобы вернуть панели стабильную работу.

Коммуникационные интерфейсы

Даже полностью исправный экран не имеет большого смысла, если HMI не получает данные от контроллера. Панель постоянно обменивается информацией с промышленной автоматикой, поэтому неисправности портов связи встречаются достаточно часто.

При такой поломке меню может открываться нормально, но технологические параметры перестают обновляться. На экране появляются ошибки соединения или отсутствуют данные от оборудования.

Причиной может быть поврежденный разъем, интерфейсная микросхема, защитный элемент или сама линия связи. Поэтому перед ремонтом необходимо проверить и панель, и кабели, и подключенное оборудование.

Основная плата управления

Плата управления — самый сложный элемент HMI. На ней находятся процессор, память, контроллеры интерфейсов и цепи питания. Ее неисправность может проявляться практически любым симптомом: зависаниями, отказом загрузки, потерей связи или полным отсутствием реакции.

Повреждение платы не всегда означает необходимость полной замены. Если неисправен отдельный электронный компонент, возможен ремонт на компонентном уровне. Такой подход особенно актуален для старых моделей, которые сложно заменить без переделки системы автоматизации.

Работа с платой требует точной диагностики, поскольку ошибочная замена деталей только увеличивает объем ремонта.

Внутренняя память и программный проект

Причина сбоя может быть не только аппаратной. Внутренняя память хранит программное обеспечение и проект визуализации, поэтому ее повреждение способно нарушить загрузку HMI.

Панель может зависать на стартовом экране, перезапускаться или выдавать системную ошибку. В таких случаях важно проверить состояние памяти и программной части.

Особое значение имеет сохранность проекта. В нем находятся рабочие экраны, параметры связи, аварийные сообщения и технологические настройки. Если резервной копии нет, потеря данных может значительно усложнить восстановление.

Что чаще всего сокращает ресурс HMI

На срок службы панели влияет не только интенсивность использования. Важную роль играют условия, в которых работает промышленная автоматика.

Наиболее распространенные негативные факторы — высокая температура, пыль, влажность, вибрация и нестабильное питание. Если шкаф автоматики плохо вентилируется, электронные компоненты постоянно работают при повышенной температуре. Это ускоряет их старение.

Пыль ухудшает теплоотвод, а влажность способствует окислению контактов. Скачки напряжения могут повредить цепи питания и интерфейсные компоненты.

Поэтому качественный ремонт должен учитывать не только саму поломку, но и причины, которые могли ее вызвать.

Как проходит диагностика

Профессиональная диагностика строится последовательно. Сначала специалисты оценивают симптомы, затем проверяют узлы, которые могут быть связаны с конкретной проблемой.

Обычно проверяются:

• сенсор;
• дисплей и подсветка;
• питание;
• шлейфы и разъемы;
• коммуникационные интерфейсы;
• память;
• основная плата;
• программная часть.

Такой подход позволяет не менять детали наугад и быстрее определить реальную причину неисправности.

После ремонта панель дополнительно тестируют. Проверяется реакция сенсора по всей площади, стабильность изображения, загрузка системы и обмен данными.

Когда ремонт выгоднее полной замены

Новая HMI-панель не всегда становится самым простым решением. Современное устройство может отличаться размерами, разрешением дисплея, разъемами или программной платформой.

Тогда приходится переносить проект, менять крепление и повторно настраивать связь с контроллером. Это увеличивает стоимость и время простоя.

Если неисправность ограничивается сенсором, подсветкой, цепями питания или отдельным элементом платы, ремонт существующей панели часто оказывается рациональнее.

Особенно это актуально для оборудования, снятого с производства, но все еще исправно работающего в составе линии.

Как продлить срок службы панели после ремонта

После восстановления важно снизить вероятность повторной поломки. Для этого нужно контролировать температуру в шкафу автоматики, очищать вентиляцию и следить за стабильностью питания.

Сенсор следует очищать без агрессивных средств и сильного давления. Также полезно периодически проверять кабели, разъемы и состояние уплотнений корпуса.

Отдельное внимание стоит уделить резервному копированию проекта. Актуальная копия настроек значительно упрощает восстановление системы при серьезном отказе.

От сенсора до электроники: почему важен комплексный подход

Наиболее заметные неисправности HMI действительно часто начинаются с сенсора или дисплея, но проблема может находиться значительно глубже. Похожие симптомы способны вызывать питание, память, коммуникационные интерфейсы или плата управления.

Поэтому эффективный ремонт строится на диагностике, а не на предположениях. После определения неисправного узла можно выбрать оптимальный вариант восстановления и избежать лишней замены исправных компонентов.

Для предприятия это означает меньше простоев, более предсказуемые расходы и возможность дольше использовать уже установленную промышленную автоматику.
